Thông tin chi tiết sản phẩm:
|
| OE KHÔNG.: | SAE 100R1 | Loại: | Ống thuỷ lực |
|---|---|---|---|
| Màu sắc: | Đen như hình ảnh | Nhiệt độ làm việc: | -40 ° C đến +100 ° C |
| Áp lực công việc: | 160 Thanh | Đường kính: | 1/2 inch |
| Vật tư: | Cao su tổng hợp chống dầu | Sự bảo đảm: | 6 tháng |

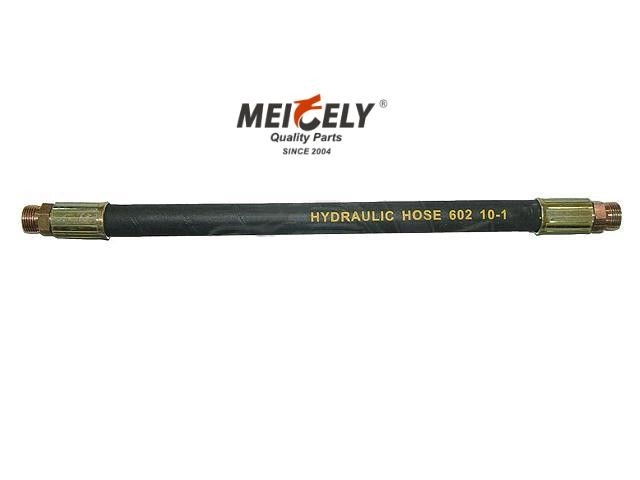

Ống thủy lực gia cố bằng dây thép #SAE 100 R1 với tuổi thọ lâu dài
Sự chỉ rõ
| Đặc điểm kỹ thuật như sau | |
| OE không. | SAE 100R1 |
| Excavatoretory | Ống thuỷ lực |
| Vật tư | Cao su tổng hợp chống dầu |
| Màu sắc | Đen như hình ảnh |
| Nhiệt độ làm việc | -40 ° C đến +100 ° C |
| Áp lực công việc | 160 Thanh |
| Đường kính | 1/2 inch |
| Sự bảo đảm | 6 tháng |
| Mã ống | Kích cỡ | Kích thước dấu gạch ngang | TÔI | WD | OD | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| MỘT | TẠI | |||||||||
| mm | inch | min | tối đa | min | tối đa | min | tối đa | tối đa | ||
| SAE100R1-01 | 5 | 16/3 | -3 | 4,6 | 5,4 | 8.9 | 10.1 | 11,9 | 13,5 | 12,5 |
| SAE100R1-02 | 6,3 | 1/4 | -4 | 6.2 | 7.0 | 10,6 | 11,7 | 15.1 | 16,7 | 14.1 |
| SAE100R1-03 | số 8 | 16/5 | -5 | 7.7 | 8.5 | 12.1 | 13.3 | 16,7 | 18.3 | 15,7 |
| SAE100R1-04 | 10 | 3/8 | -6 | 9.3 | 10.1 | 14,5 | 15,7 | 19.0 | 20,6 | 18.1 |
| SAE100R1-05 | 12,5 | 1/2 | -số 8 | 12.3 | 13,5 | 17,5 | 19.0 | 22,2 | 23,8 | 21,5 |
| SAE100R1-06 | 16 | 5/8 | -10 | 15,5 | 16,7 | 20,6 | 22,2 | 25.4 | 27.0 | 24,7 |
| SAE100R1-07 | 19 | 3/4 | -12 | 18,6 | 19.8 | 24,6 | 26,2 | 29.4 | 31.0 | 28,6 |
| SAE100R1-08 | 25 | 1 | -16 | 25.0 | 26.4 | 32,5 | 34.1 | 36,9 | 39.3 | 36,6 |
| SAE100R1-09 | 31,5 | 1-1 / 4 | -20 | 31.4 | 33.0 | 39.3 | 41,7 | 44.4 | 47,6 | 44,8 |
| SAE100R1-10 | 38 | 1-1 / 2 | -24 | 37,7 | 39.3 | 45,6 | 48.0 | 50,8 | 54.0 | 52.0 |
| SAE100R1-11 | 51 | 2 | -32 | 50.4 | 52.0 | 58,7 | 61,9 | 65.1 | 68.3 | 65,9 |
| Mã ống | Áp lực công việc | Sức ép bằng chứng | Áp suất nổ tối thiểu | Bán kính uốn tối thiểu | Trọng lượng | |||
|---|---|---|---|---|---|---|---|---|
| MPa | psi | MPa | psi | MPa | psi | mm | kg / m | |
| SAE100R1-01 | 21 | 3045 | 42 | 6090 | 84 | 12810 | 90 | 0,20 |
| SAE100R1-02 | 19,2 | 2780 | 38,5 | 5580 | 77 | 11165 | 100 | 0,25 |
| SAE100R1-03 | 17,5 | 2540 | 35 | 5075 | 70 | 10150 | 115 | 0,31 |
| SAE100R1-04 | 15,7 | 2280 | 31,5 | 4570 | 63 | 9135 | 125 | 0,36 |
| SAE100R1-05 | 14 | Năm 2030 | 28 | 4060 | 56 | 8120 | 180 | 0,45 |
| SAE100R1-06 | 10,5 | 1520 | 21 | 3045 | 42 | 6090 | 205 | 0,52 |
| SAE100R1-07 | 8.7 | 1260 | 17,5 | 2540 | 35 | 5075 | 240 | 0,65 |
| SAE100R1-08 | 7 | 1015 | 14 | Năm 2030 | 28 | 4060 | 300 | 0,91 |
| SAE100R1-09 | 4.3 | 620 | 8.7 | 1260 | 17,5 | 2540 | 420 | 1,30 |
| SAE100R1-10 | 3.5 | 510 | 7 | 1015 | 14 | Năm 2030 | 500 | 1,70 |
| SAE100R1-11 | 2,6 | 380 | 5.2 | 750 | 10,5 | 1520 | 630 | 2,00 |
Sự miêu tả
Ống thủy lực tăng cường dây thép SAE 100 R1 phù hợp cho các đường thủy lực và các hệ thống công nghiệp thông thường.Nó có thể chịu áp suất làm việc cao hơn so với các loại ống cao su khác nhờ được gia cố bằng dây thép bện cường độ cao.Nó được cấu tạo bởi ba phần: ống, cốt thép và vỏ.Ống được làm từ cao su tổng hợp chống dầu, làm cho ống có hiệu suất tuyệt vời trong việc cung cấp dầu.Phần gia cố được làm từ một lớp dây thép bện cường độ cao, làm cho ống có khả năng chịu áp lực cao vượt trội.Vỏ được làm từ cao su tổng hợp chất lượng cao, giúp cho vòi có khả năng chống mài mòn, ăn mòn, thời tiết, ozon, lão hóa, ánh sáng mặt trời và vết cắt.Do đó, nó có tuổi thọ dài hơn.
Thông tin chi tiết của ống thủy lực gia cường dây thép SAE 100 R1:
Số OE khác
Không có thêm số OE nào khác để tham khảo.
